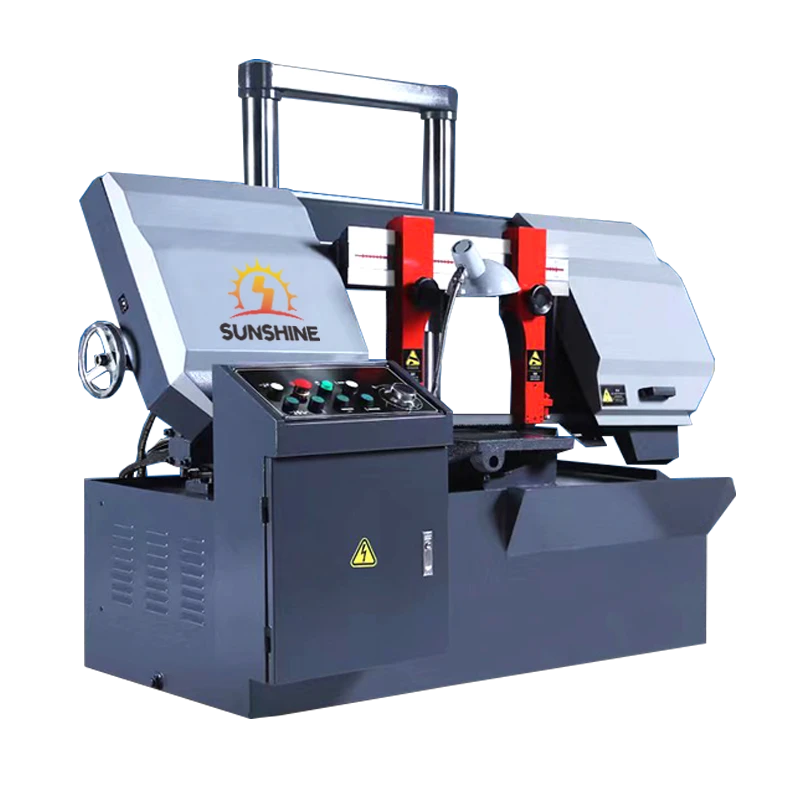

منشار شريطي أفقي أوتوماتيكي
يعتمد مبدأ عمل آلة المنشار الشريطي الأفقي الأوتوماتيكي بشكل أساسي على طريقة التحكم في نظام التغذية الخاص بها، والذي يتضمن عادةً استخدام مسطرة شبكية للكشف عن طول التغذية. تعالج الميكروكمبيوتر الإشارة المكتشفة وتتحكم في صمام التغذية لتحقيق التحكم الدقيق في طول التغذية. تتكون هذه الآلة بشكل أساسي من رأس المنشار ونظام التغذية، حيث يتضمن نظام التغذية كماشتين: كماشة ثابتة تستخدم لتثبيت المادة عند النشر، ويتم دفع الكمشة المتحركة الأخرى للأمام والخلف بواسطة برغي رصاصي، مدفوعًا بمحرك متدرج يتم التحكم فيه بواسطة 8031. وبهذه الطريقة، يمكن تحقيق التحكم عالي الدقة في سرعة التغذية وكمية التغذية. في الوضع التلقائي، ستقوم الآلة بالتغذية تلقائيًا وفقًا للمعلمات المحددة مسبقًا (مثل عدد المجموعات وطول وعدد جذور المادة المعالجة)، وتنفيذ تعليمات إسقاط المنشار، والضغط على مفتاح حد "التغذية العاملة"، وتحويل "التغذية العاملة"، وفتح محرك التحكم في شفرة المنشار، والضغط على الحد الأدنى، وإغلاق منشار الإسقاط. بعد اكتمال المعالجة، سيتم تنفيذ إجراءات رفع المنشار، ورفع التغذية العاملة، وإغلاق محرك التحكم في شفرة المنشار بالترتيب.
معلمات المنشار الشريطي الأفقي الأوتوماتيكي
| المعلمة | جي بي 4250 |
| نطاق قطع المواد المستديرة (مم) | Φ500 |
| نطاق القطع المربع (مم) | 500x500 |
| السرعة الخطية لشفرة المنشار (م/دقيقة) | 27,45,69 |
| مواصفات شريط المنشار (مم) | 5800x41x1.3 |
| قوة المحرك الرئيسي (كيلوواط) | 5.5 |
| طريقة تثبيت قطعة العمل | هيدروليكي |
| طريقة شد شريط المنشار | يدوي |
| قوة المحرك الهيدروليكي (كيلوواط) | 1.5 |
| قوة محرك مضخة التبريد (كيلووات) | 0.09 |
| الحجم(مم) | 2800x1300x2000 |
| الوزن (كجم) | 1950 |
| خياري | ●ناقل الرقائق اللولبية ●الشد الهيدروليكي ●محرك العاكس/العاكس ●شبه الحماية ●الحماية الكاملة ●شفرة المنشار ●رف التغذية الكهربائي/العادي ● المشبك الهيدروليكي العلوي |
مميزات المناشير الشريطية
منشار شريطي CNC أوتوماتيكي بالكامل، مناسب للقطع المستمر في الإنتاج الدفعي.
تعتمد المناشير الشريطية على نظام التحكم PLC، ويمكن ضبط مجموعة واحدة أو عدة مجموعات من البيانات للقطع المستمر.
تتميز مناشير الشريط بالتشغيل من خلال شاشة تعمل باللمس، حيث تحل واجهة الإنسان والآلة محل لوحة التحكم بالأزرار التقليدية.
مناشير شريطية ذات اختيار مزدوج للوظيفة اليدوية والأوتوماتيكية.
